ものづくり研究開発センター 材料製品試験設備

大型構造物試験機用制御装置

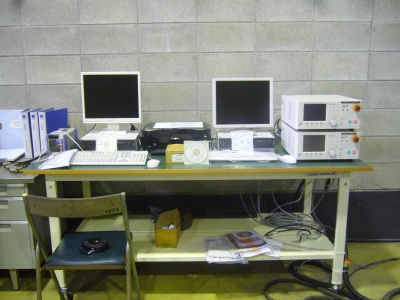

大型構造物試験機用制御装置
機器概要
 工作機械、各種機械装置、構造物等に対する強度試験を行う試験機の制御装置。
主な用途
 大型製品もしくは構造体・建築物の荷重試験に用いられます。

設備名 大型構造物試験機用制御装置
メーカー名 株式会社島津製作所
型式 4830リフレッシュキット、同Windowsソフトウェアfor4830PCセット
導入年 H23年度
仕様 ・サーボ制御装置は、油圧アクチュエーター1基に対し、試験波形(サイン波、
三角波、矩形波など)での制御を行い、時間波形、X-Y波形を表示する機能が
有ります。
・静特性試験やランプ波やサイン波などサーボ制御装置がもつ荷重試験が、
コンピューター上の操作で実施できます。
・荷重及び変位計からの入力をコンピューターに記録し・グラフ表示する
機能が有ります。
設置場所 ものづくり研究開発センター 大型構造物実験室
