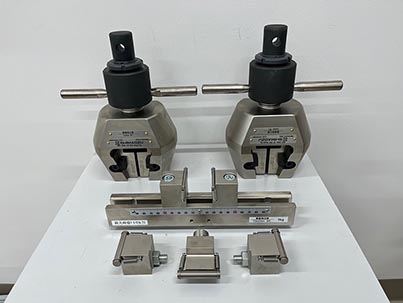

複合材料強度試験ユニット

機器概要 　本装置は、生活工学研究所の引張試験機に対応するユニットで、繊維強化プラスチック（FRP）などの複合材料やプラスチックおよび製品の引張・曲げ強度等、様々な測定や、評価を行うことが可能です。 主な用途 　FRPに代表される複合材料製品等、広幅試験片の引張試験や、小型試験片を用いた効率的な曲げ試験に利用できます。これまで実施できなかった一部のJIS規格に準拠した強度試験が行えるようになり、評価できる材料の範囲が広がりました。

設備名	複合材料強度試験ユニット
メーカー名	株式会社島津製作所
型式	【引張試験用チャック部】 　343-05783-22 【3点曲げ試験部】 　346-52697-01 　346-52697-11
導入年	R7年度
仕様	引張試験機AGX-50kNV2Dに対応可能 【引張試験用チャック部】 ・最大荷重：50kN ・つかみ歯幅：50mm 【3点曲げ試験部 ・最大荷重：10kN ・支点間距離：20〜200mm
設置場所	生活工学研究所
