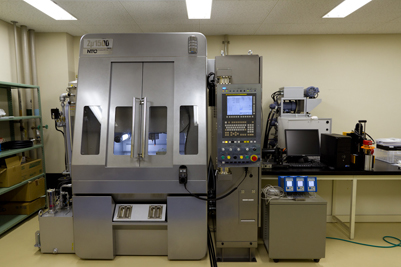

精密フライス加工機
 |
機器概要小型の精密機械部品や精密金型などを機械加工するための、マシニングセンタです。油静圧軸受けを採用した分解能0.1 µmの直線軸を有しており、エンドミルやドリルなどを用いた各種加工を、高精度に行うことができます。主な用途主に小径工具を用いた、各種精密製品の加工に応用することができます。また、工具、材料の被削性や加工方法の評価にも活用することができます。 |
| 設備名 | 精密フライス加工機 |
| メーカー名 | コマツNTC(株) |
| 型式 | Zµ1500 |
| 導入年 | H22年度 |
| 仕様 | ・最大主軸回転数：50000 rpm ・ATC機能搭載（HSK-25 11本） ・移動軸：直線3軸（X, Y, Z軸） 、回転1軸（A軸） ・分解能：直線軸0.1 µm、回転軸1/10000˚ ・移動量：水平軸 200×200 mm、垂直軸 150 mm ・直線軸に油静圧軸受けを採用 |
| 設置場所 | ものづくり研究開発センター |
