大型構造物試験機

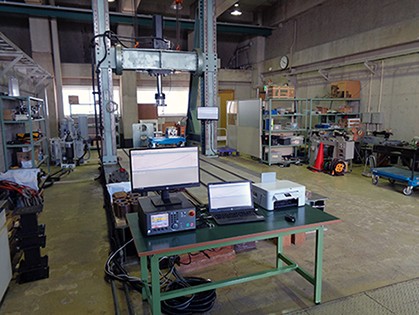

大型構造物試験機 外観

機器概要

門型フレームの中央部の油圧シリンダにより試験体に荷重や変形を加えることができる試験機です。シリンダにはロードセルが取り付けられており、試験体に加えられた荷重を測定することができます。

主な用途

比較的大きな数mサイズの工業製品や自動車部品、建材や非定型な形状の構造物など、通常の強度試験機では試験困難な試験体に対する強度試験、繰り返し強度試験に利用されます。

基本仕様

設備名 大型構造物試験機
メーカー名 (株)島津製作所
型式 EHF-JV200kN-150-040
導入年 R03年度
仕様
  • 最大測定荷重:200kN
  • ストローク:±150mm
  • 制御方法:荷重制御、変位制御
  • 試験波形:ランプ波、正弦波
設置場所 富山県産業技術研究開発センター
ものづくり研究開発センター(高岡市)
